干式电力变压器SCB10(11)-10 / SCB18-XX/10-NX1
恒炫电气致力于为客户提供电气成套设备的研发、生产、销售和承装(修、试)等综合配套服务
关键词：高低压成套 | 箱式变电站 | 电力变压器
- 产品描述
- 技术参数
-
产品简介
SCB系列环氧树脂浇注干式电力变压器其高/低压绕组均采用环氧树脂绝缘浇注包封，选用环氧树脂加玻璃纤维等绝缘材料，具有自熄特性，导热系数和阻燃性能好。低压绕组为双层圆筒式或铜箔绕制、高压绕组采用分段圆筒式结构，较大容量绕组在绕组中部设置冷却气道，以降低绕组温度，扩大散热面积。绕组经脱气并在真空状态下浇注/干燥成型，固化后形成坚固的圆筒形整体，绝缘性能有保证、安匝分布均匀、抗短路能力强、耐雷电冲击水平高。不会因短路产生电弧，且抗裂、耐高温，在高温下树脂不会产生有毒有害气体，阻燃、防爆、不污染环境，可增强产品的机械/电气强度、延长产品的使用寿命。新产品广泛应用于城乡电网建设与改造工程、高层建筑、商贸中心、宾馆酒店、居民小区、旅游景点、剧院、港口、机场、地铁、箱式变电站等输配电系统。特别适合于防火防爆要求高、负荷波动大以及污秽/潮湿等比较恶劣或特殊的环境之中，可在100%湿度情况下或在正常工作电压下长期安全可靠地运行，从而减少了停电维修带来的损失和麻烦，新产品弥补了油浸式配电变压器的缺陷。

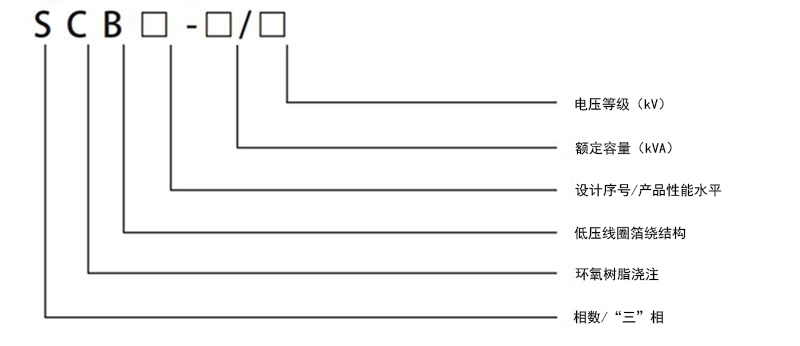

型号及含义
产品结构
新产品性能水平先进，选择“11”型技术指标，与GB/T10228-2008标准相比空载损耗平均降低20%、空载电流平均降低70%、负载损耗平均降低10%，声级测定平均降低10dB，节能环保，符合国家产业政策和技术政策。
新产品阻燃、防爆/腐蚀、无污染、可安装在负荷中心。防潮性能好，能在100%湿度下安全可靠地运行。且过载能力强，强迫风冷时可使额定容量提高20～40%。
高/低压绕组环氧树脂真空浇注、凝胶固化后抗裂，耐高温，机械强度高。高/低压绕组安匝分布均匀，抗短路能力强，耐雷电冲击水平高。
新产品局部放电量≤10pC，绝缘性能好，电气强度高，延长产品的使用寿命。
新产品具备温度自动监测与保护功能，可根据需要提供不同等级的防护外壳(IP20、IP30)，防止人为及意外事故的发生，便于户内使用。
新产品体积小，重量轻，安装简单方便，免维护。
订货方在订货时应给本公司提供与产品有关的下列数据
1. 型号规格
2. 额定容量
3. 相数
4. 频率
5. 电压组合/分接范围
6. 联结组标号
7. 短路阻抗
8. 冷却方式
9. 外壳防护等级
10. 其它特殊要求/使用条件
-
型号规格
容量kVA
电压组合 Voltage Combination
联结组标号
空载损耗(W)
负载损耗(Ｗ)
空载电流%
短路阻抗%
高压kV
分接范围%
低压kV
SC11-30/10
30
6 6.3 10 10.5 11
±5%或±2×2.5%
0.4 Yyn0或Dyn11
168
664
2.30
4.0
SC11-50/10
50
238
936
2.20
SC11-80/10
80
322
1296
1.70
SC11-100/10
100
350
1480
1.70
SC11-125/10
125
413
1736
1.50
SC11-160/10
160
476
2000
1.50
SC11-200/10
200
546
2376
1.30
SC11-250/10
250
630
2592
1.30
SCB11-315/10
315
770
3264
1.10
SCB11-400/10
400
854
3752
1.10
SCB11-500/10
500
1015
4592
1.10
SCB11-630/10
630
1176
5528
0.90
SCB11-630/10
630
1134
5608
0.90
6.0
SCB11-800/10
800
1330
6544
0.90
SCB11-1000/10
1000
1547
7648
0.90
SCB11-1250/10
1250
1827
9120
0.90
SCB11-1600/10
1600
2142
11040
0.90
SCB11-2000/10
2000
2905
13600
0.70
SCB11-2500/10
2500
3500
16160
0.70
型号规格
容 量kVA
电压组合
联结组标号
空载损耗(W)
负载损耗(Ｗ)
空载电流%
短路阻抗%
高 压kV
分接范围%
低压kV
SC11-50/20
50
20
22
24
±5 %
or
±2×2.5 %0.4
Yyn0
or
Dyn11300
1230
2.20
6.0
SC11-100/20
100
470
1980
1.70
SC11-160/20
160
580
2460
1.50
SC11-200/20
200
640
2930
1.30
SC11-250/20
250
730
3400
1.30
SCB11-315/20
315
840
4060
1.10
SCB11-400/20
400
1000
4820
1.10
SCB11-500/20
500
1170
5760
1.10
SCB11-630/20
630
1320
6800
0.90
SCB11-800/20
800
1520
8220
0.90
SCB11-1000/20
1000
1790
9730
0.90
SCB11-1250/20
1250
2060
11480
0.90
SCB11-1600/20
1600
2410
13790
0.90
SCB11-2000/20
2000
2800
16290
0.70
SCB11-2500/20
2500
3340
19270
0.70
