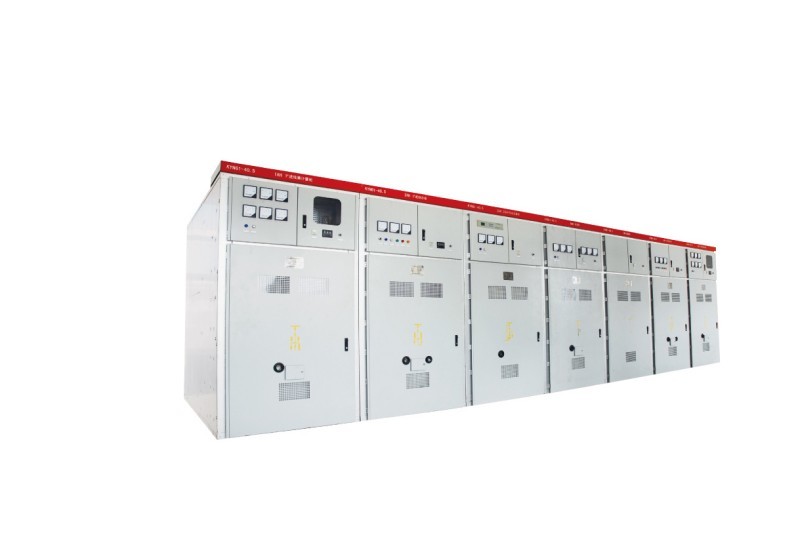

KYN61-40.5 铠装移开式交流金属封闭开关设备
恒炫电气致力于为客户提供电气成套设备的研发、生产、销售和承装(修、试)等综合配套服务
关键词：高低压成套 | 箱式变电站 | 电力变压器
- 产品描述
- 技术参数
-
- 完善的机械安全闭锁
- 方案灵活，满足客户多样需求
- 机构紧凑，性能稳健
- 通过了40.5 kV全电压内部燃弧31.5 kA/1s的试验，满足IAC AFLR级
- 安全、可靠，全寿命周期达30年
- 金属封闭，丧失运行连续性LSC2B级
产品特点：

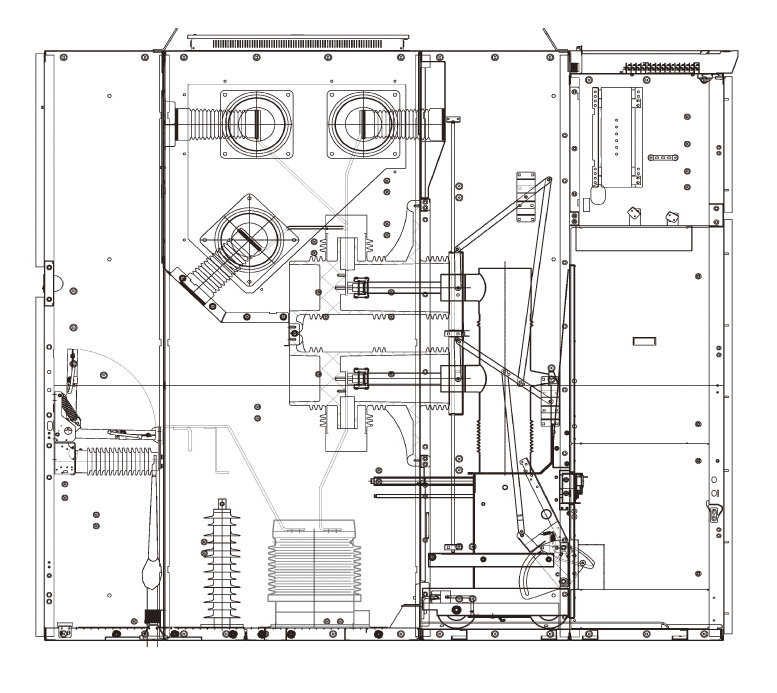

模块化中置式结构：
断路器安装于可移动的中置手车上，操作和维护便捷，互换性强，支持快速更换。
全封闭金属铠装：
柜体采用优质镀锌钢板或铝锌板，分体式组装，结构强度高，防护等级达IP4X(内部间隔IP2X),防尘防潮性能优异。
空气绝缘与复合绝缘结合：
主母线、分支母线和电缆室采用空气绝缘，关键部件(如触头)采用硅橡胶或环氧树脂绝缘，降低维护需求。
灵活扩展性：
支持多柜拼接，母线扩展方便，适应不同主接线方案(如单母线、单母线分段等)。
安全性能：
联锁机构采用机械强制闭锁，可靠性高。具备完善的“五防联锁”功能。
智能化与监测功能(部分可选配):
1 在线监测系统
2 触头温度无线监测(光纤或无线传感器)
3 机械特性监测(分合闸速度、行程)
4 局部放电监测(UHF传感器)
5 环境温湿度监控及自动加热除湿
智能操控装置：
集成温湿度控制、带电显示、分合闸指示、语音提示、远程通信(支持Modbus、IEC61850协议),实现“四遥”功能(遥测、遥控、遥信、遥调)。
泄压通道设计：
故障电弧产生的高压气体可通过顶部泄压板定向排出，避免柜体爆裂。
- 完善的机械安全闭锁
-
项 目 单位 数据 额定电压 kV 40.5 额定绝缘水平 1 min工频耐压 kV 95(通用值)/118(隔离断口) 雷电冲击耐压(峰值) kV 185(通用值)/215(隔离断口) 额定频率 Hz 50/60 主母线额定电流 A 1250,1600,2000,2500,3150 分支母线额定电流 A 1250,1600,2000,2500,3150* 额定峰值耐受电流 kA …63,80** 断路器额定短路开断电流 kA …25,31.5 额定短时耐受电流(4秒)(有效值) kA …31.5** 运行连续性等级 LSC2B 内部燃弧等级 IP IAC AFLR 防护等级 IP4X(外壳),IP2X(柜门打开及隔室间) 辅助电源电压*** V DC110,220 AC110,220 基本柜型外形尺寸
mm H 2600 mm W1400 mm D 2865/3165 强迫风冷
电流互感器需单独考虑
可根据要求采用其它的辅助电源电压
